Как якорь генератора позвонить

Самостоятельная проверка якоря электродвигателя легко может быть выполнена в домашних условиях. Это позволит, во-первых, самостоятельно восстановить работоспособность инструмента, во-вторых, не переплачивать специалисту за достаточно простую операцию. Для проверки понадобится только отвертка и мультиметр. Дополнительно можно приобрести специальный приборчик для определения межвиткового замыкания.

Этап 1. Визуальный осмотр инструмента

Очень часто случаются ситуации, когда инструмент еще работает, но уже не так, как положено. И в 30 % случаев виной тому подгоревший якорь. Выявить это можно визуально, еще до вскрытия корпуса.

Косвенными признаками «подуставшего» якоря электродвигателя являются такие неполадки:

• При работающем электродвигателе видно очень сильное искрение на коллекторе.
• При попытке запустить болгарку (дрель, дисковую пилу и пр.) наблюдается жесткая просадка напряжения (моргает освещение).
• Запуск электродвигателя сопровождается резкими рывками.
• Из корпуса доносится характерный запах горелой проводки.
• Инструмент не набирает прежней мощности.

Обратите внимание, что большая половина этих признаков может также указывать на банальный износ щеток электродвигателя. Если они стерлись или выкрошились, то якорь, скорее всего, здесь ни при чем. Меняем на новые, чистим коллектор от графитного налета, и спокойно работаем дальше. Если же щетки выглядят целыми, а вышеперечисленные симптомы наблюдаются, с 80-процентной вероятностью можно утверждать, что проблема в якоре электродвигателя.
Если электроинструмент и вовсе не подает признаков жизни, причин может быть гораздо больше, и понадобится не только проверка якоря.

Этап 2. Разборка электроинструмента

Так или иначе, если со щетками все в порядке, без разборки инструмента не обойтись. На этом этапе самое главное – не навредить еще больше. Особое внимание следует обращать на правильный подбор отвертки, так как испорченные винты выкрутить будет проблематично, и проверка превратится в мучительные слесарные работы. В некоторых инструментах используются крепежи разной длины. Их месторасположение нужно запоминать (лучше записывать или зарисовывать).
Чтобы после диагностики и ремонта успешно собрать электроинструмент, начинающим рекомендуется фотографировать каждый этап разборки. Это сильно поможет, если вы забудете, какая деталь как стояла до проверки.

Этап 3. Подготовка якоря электродвигателя к проверке

После того, как якорь был извлечен из корпуса, его желательно подготовить для диагностики. Процедура заключается в тщательной очистке ламелей коллектора от графитного налета. Если этого не сделать, дальнейшая проверка может не дать требуемого результата.
Снять налет можно при помощи ветоши и спирта. Если на ламелях имеется не налет, а толстый слой нагара, удалять его придется мелкозернистой наждачной бумагой. Обратите внимание, чтобы на коллекторе не оставалось видимых борозд от абразива. Это ухудшит контакт ламелей со щетками, а также ускорит их износ.

Этап 4. Визуальный осмотр якоря перед проверкой

Смотреть нужно на следующее:

• Ламели коллектора. На них не должно быть сильного износа.
• Обмотка якоря электродвигателя. Ищем обрывы или видимые следы горения провода.
• Контакты. Вся обмотка припаяна к ламелям коллектора. Эти точки нужно проверить на целостность.

Если на коллекторе слишком глубокая выработка, якорь подлежит замене. Следы гари на обмотках или контактах говорят о том, что деталь неисправна. Можно перемотать, конечно, но дело это неблагодарное, и требует особых навыков. Проще купить новый.

Этап 5. Проверка якоря мультиметром

Проверка якоря электродвигателя мультиметром состоит из двух этапов. В первую очередь, необходимо прозвонить его на наличие пробоя. Для этого мультиметр устанавливается в режим проверки цепи со звуковым сигналом.

Далее одним щупом проходим по ламелям коллектора, а вторым по корпусу якоря.

Второй этап проверки якоря мультиметром заключается в измерении сопротивлений между соседними обмотками. Для этого прибор устанавливается в режим определения сопротивления на самый минимальный порог (как правило, это 200 Ом).

Далее щупы прикладываются к соседним ламелям коллектора, а показания на экране фиксируются. При измерении сопротивления между всеми соседними ламелями должно быть одинаковое значение. Если это не так – якорь неисправен.

О том же самом говорит полное отсутствие сопротивление на какой-либо из обмоток.

Этап 6. Проверка якоря на межвитковое замыкание

Перед тем, как проверить якорь электродвигателя на межвитковое короткое замыкание, необходимо обзавестись специальным приборчиком. Стоит он копейки, и о нем полно информации в Интернете.
Суть проверки якоря заключается в прикладывании этого самого приборчика ко всем секциям корпуса. По показаниям светодиодного индикатора определяется неисправность.

Этап 7. Замена якоря и обратная сборка инструмента

Неисправный якорь либо отдается на перемотку, либо заменяется новым. К счастью, сегодня даже на самый дешевый китайский инструмент в интернет-магазинах можно найти подходящие комплектующие. Новый или восстановленный якорь перед установкой желательно проверить по алгоритму, описанному выше.
Если все в норме, собираем все обратно и работаем. Меняя якорь электродвигателя рекомендуется также установить новые щетки. Благо, они копеечные.

Якорь в генераторе: что это и как его проверить

Одной из очень важных частей автомобиля является якорь в генераторе: что это и как его проверить разберём дальше. От хорошего состояния всех запасных частей автомобиля зависит его работоспособность. Генератор является «сердцем» автомобиля, поэтому требует ухода и своевременной замены деталей.

Что такое якорь генератора

Во-первых, разберём, что такое якорь генератора и для чего он предназначен. Это подвижная часть, в которой вырабатывается электрический ток. Якорь состоит из нескольких элементов: вала, щелочного узла, сердечника, обмотки возбуждения, коллектора и контактных колец.

Состоящий из нескольких листов электрической стали, сердечник монтируется в вал или в цилиндрическую втулку. Концы обмотки крепятся к пластинам, из которых состоит коллектор, и он соединяется с валом через изолирующую втулку. Всё это составляет единый узел якоря генератора, снабжающего электрические части машины током.

Как можно заметить, строение якорного узла состоит из нескольких элементов и каждый из них влияет на работу автомобиля. При выходе из строя даже самой маленькой детали, может потребоваться ремонт генератора в Люберцах, во время которого специалист проверит его, выявит проблему.

Распространённой проблемой генераторной системы является слабость щеточного узла, отвечающего за подачу и отвод электротока. При нарушении его работы возникают проблемы с освещением, работой датчиков, уменьшением напряжения в сети. Поэтому якорный узел и все остальные компоненты генератора нуждаются в регулярной проверке и обслуживании.

Как снять якорь генератора

Для того, чтобы провести проверку или заменить деталь, нужно знать, как снять якорь генератора правильно, не повредив детали. Конечно, можно сделать это самим в гараже. Или доверить это сотрудникам автосервиса, делающим ремонт стартёров и генераторов в автомобилях разных марок.

Для начала нужно аккуратно снять генератор из машины. После этого снимаем крышку, отделяем диодный мост и щётки. Аккуратно фиксируем шкив в тисках через резиновые прокладки и откручиваем его головку. Работа не требует торопливости, так как детали достаточно хрупки и при чрезмерных усилия могут просто сломаться.

Сам якорь генератора вставлен в подшипник. Поэтому, его необходимо аккуратно выбить из крепления, не повредив вал. Деталь у нас в руках. Дальше проверяем её состояние, смотрим что нужно заменить, и, собственно, занимаемся непосредственно ремонтом и обслуживанием якоря генератора.

После ремонта собираем систему и монтируем обратно. Для удобства используйте во время всех работ средство WD-40. Оно поможет мягко снять все детали и не повредит ни один болтик. Так же стоит заранее позаботиться о наличии ключей разных размеров.

Как прозвонить якорь генератора мультиметром

Отдельно стоит разобрать диагностику неполадок или как прозвонить якорь генератора мультиметром для выявления поломок. Эта важная часть автомобиля снабжает остальные энергией, поэтому нарушения исправности работы будут заметны невооруженным глазом. Очень важно своевременно найти и устранить проблему, так ка это может негативно сказаться на состоянии авто.

Признаками нарушений работы якоря генератора могу быть разряжающийся аккумулятор, гул, сильное нагревание статора, появление горелого запаха и свечение сигнальной лампы. При появлении хотя бы одного из этих явлений, можно обратиться к тем, кто делает ремонт стартеров автомобилей, для подтверждения и решения проблемы.

Проверка якорного узла и остальных частей генератора поста. К аккумулятору выключенного авто соблюдая полярность присоединяем щупы прибора. В режиме вольтметра смотрим на показатели напряжения. После этого, заводим машину и снова сверяем показатели. Величина напряжения, подаваемого на клеммы, отличается у разных автомобилей, поэтому перед началом процедуры уточните их нормальные показатели.

Увеличение и уменьшение показателя напряжения свидетельствуют об имеющихся в генераторном узле неисправностях. Прозвон мультиметром является первичным способом диагностировать неполадки в работе машины и приступить к поиску проблем.

Как разобрать якорь генератора

О том, как разобрать якорь генератора, мы уже упоминали. Для этого потребуются отвертки и накидные ключи разных размеров. Кроме того, рекомендуется узнать, чем смазать генератор в процессе разборки для улучшения функционирования. Эту информацию, обычно, оговаривают производители машины, поэтому для разной техники она может отличаться.

Итак, как мы узнали – якорь генератора является очень важной частью в работе автомобиля. В нём идёт выработка электрического тока для снабжения всей машины энергией. При любом признаке его неисправности стоит провести диагностику и обслуживание. Благодаря этому машина прослужит долгие годы.

Источник

Как проверить генератор мультиметром

Неисправность генератора автомобиля относится к классу критических, при которых дальнейшая эксплуатация автотранспортных средств не допускается. Для выполнения проверки работоспособности генератора можно использовать мультиметр.

Признаки отказа генератора

Признаками нештатной работы генератора автомобиля могут являться:

• отсутствие индикации «аккумулятор» на приборной панели во время включения зажигания;
• свечение лампочки «аккумулятор» после запуска двигателя;
• периодическое моргание сигнального индикатора «аккумулятор» в процессе движения;
• запах горелой электропроводки в районе генератора;
• отказ запуска двигателя после стоянки.

Отсутствие заряда АКБ при неисправном генераторе приводит к проблемам с запуском двигателя. Более опасной является неисправность, связанная с превышением тока и напряжения заряда автомобильного аккумулятора. Многие автолюбители используют запуск двигателя от аккумулятора-донора, после чего отключают клеммы аккумулятора для переключения на зарядку собственного АКБ. В этот момент питание электрооборудования автомобиля осуществляется от генератора.

Если генератор неисправен, напряжение в бортовой сети может быть более 17 вольт, что приводит к пробою защитных стабилитронов в блоке управления двигателем. В таком случае требуется дорогой ремонт блока управления двигателем.

Причины и возможные последствия неисправности

Неработоспособность генератора возможна по следующим причинам:

• неисправность регулятора напряжения («таблетки», «шоколадки» на сленге автолюбителей);
• износ (разрушение) щеток;
• замыкание возбуждающей обмотки (ротора);
• пробой диодов (расположенных в подкове);
• износ подшипников и втулок.

Неисправность регулятора напряжения обычно приводит к отсутствию заряда АКБ. В этом случае на приборной панели светится значок-индикатор «аккумулятор». Двигатель продолжает работать до тех пор, пока аккумуляторная батарея не разрядится до напряжения приблизительно 8 — 9 Вольт.

В светлое время дня заряда АКБ может хватить на 30 -50 километров пути при условии, что аккумулятор в момент возникновения неисправности был хорошо заряжен.

При пробое выходных каскадов регулятора напряжения может возникнуть неисправность, связанная с увеличением выходного напряжения генератора до 17 – 20 Вольт. При этом происходит перезаряд аккумуляторной батареи. Следствием перезаряда является процесс закипания электролита. Если под капотом появляются следы коррозии в области АКБ, необходимо выполнить проверку генератора.

Пробой диодного моста может произойти при случайной переполюсовке АКБ (установке клемм в неправильной полярности). Обычно диоды пробиваются попарно в одном плече. Неисправный диод имеет сопротивление близкое к нулю. Обмотка статора генератора в таком случае работает в режиме короткого замыкания, сильно нагревается.

Через несколько минут работы двигателя обмотки перегреваются, под капотом автомобиля появляется запах горелой электропроводки. Во избежание воспламенения двигатель необходимо заглушить, проверить генератор.

Износ щеток приводит к постепенному отказу генератора. Сначала во время движения начинает помаргивать лампочка индикатора заряда на приборной панели, затем она начинает светиться постоянно. Во многих моделях генератора щетки меняются совместно с регулятором напряжения.

Замыкание обмоток генератора может привести к значительному изменению выходных параметров, перегреванию устройства.

Последовательность первоначальной проверки

Первоначальный контроль работоспособности можно произвести без демонтажа генератора. Для этого устанавливаюм переключатель мультиметра на режим «постоянное напряжение 20В». Далее подключить черный щуп к минусовой клемме АКБ, красный – к плюсовой. После этого необходимо запустить двигатель, дать выйти ему на режим стабильных холостых оборотов. Считаются нормальными показания мультиметра в пределах от 13,5 до 14,5 Вольт.

Если мультиметр показывает значение меньше 12,8 Вольт, процесс заряда, либо не идет вообще, либо ток заряда крайне мал. Генератор работает в нештатном режиме. При напряжении больше 14,8 Вольт идет перезаряд аккумуляторной батареи. Это может привести к закипанию электролита, увеличению концентрации кислоты, разрушению пластин АКБ.

Чтобы проконтролировать напряжение на выходе генератора, необходимо в разрыв цепи от клеммы 30 на генераторе (место контакта с толстым проводом, ведущим к положительной клемме аккумулятора либо стартеру) включить автомобильную лампу.

Далее подключить мультиметр в режиме «=20V» красным щупом к контакту 30 генератора, черным — к зачищенному контакту на двигателе или кузове. Завести двигатель. Показания на мультиметре не должны быть более 15,5 Вольт при любом нажатии на педаль акселератора. В противном случае дальнейшая эксплуатация генератора опасна для электрооборудования автомобиля.

При проверке следует оценить степень натяжения ремня генератора. По упрощенной методике это можно сделать, надавливая на ремень пальцем.

Величина прогиба должна находиться в пределах 0,5 – 1 сантиметр. Одновременно следует проверить степень износа ремня.
Для определения причин нештатной работы генератора, выполнения ремонтных работ требуется демонтаж генератора.

Проверка узлов генератора

Проверку начинают с контроля работоспособности регулятора напряжения. Для этого регулятор демонтируют из генератора и создают простейшую электрическую схему.

В качестве лампы накаливания используют любую лампочку салона автомобиля. При исправном регуляторе напряжения 3 лампа 6 должна светиться не на полную мощность. При подключении параллельно лампе (щеткам) мультиметра, его показания должны быть от 5,0 до 10,0 Вольт. Если показания мультиметра выходят за эти пределы, регулятор необходимо менять. Конструкция некоторых моделей генераторов предусматривает возможность замены регулятора без демонтажа устройства.

Долее проверяют возбуждающую обмотку генератора на пробой. Для этого мультиметр устанавливают в режим измерения сопротивлений на предел 200 килоОм. Щупы подключают: черный – к ламели коллектора, красный – к металлической части якоря. Сопротивление должно быть более 100 килоОм или выше верхнего предела измерений, как показано на фотографии.

Сопротивление между ламелями (обмотки ротора) обычно составляет 0,5 – 2 Ома.

Проверку статора начинают с контроля обмоток на пробой. Для этого красный щуп мультиметра подключают к металлической части статора, черный – последовательно к обмоткам.

Сопротивление должно находиться выше верхнего предела измерений. Затем выполняют измерение сопротивлений между контактами обмоток. Они должны отличаться не более, чем 5%. Предел измерений мультиметра устанавливают 200 Ом.

Если обмотка имеет электрический пробой, короткое замыкание витков или обрыв, она подлежит замене. Есть мастерские, которые выполняют перемотку статоров и роторов.

Для контроля исправности диодного моста режим измерения мультиметра переводят проверку «диод». Затем последовательно «прозванивают» диоды (их количество на подкове обычно 9) в прямом и обратном включении. В прямом направлении (черный щуп к катоду) сопротивление составляет 550 — 700 Ом, при обратном включении – больше максимального предела измерений.

При пробое диодов, сопротивление во всех направлениях будет практически нулевым. Такой диод следует менять. Трудность замены диода заключается в том, что диоды в генераторах не паяются, а привариваются точечной сваркой для обеспечения надежного контакта при разных температурных режимах.

Генератор автомобиля является значимой частью электрооборудования автомобиля. При первом проявлении признаков неработоспособности необходимо произвести его проверку с помощью мультиметра.

Источник

Проверка якоря генератора мультиметром

Неисправный генератор на автомобилях ВАЗ 2108, 2109, 21099 (37.3701) в первую очередь приводит к пропаданию зарядного тока и разрядке аккумулятора. Индикатор разряда аккумулятора будет постоянно светиться на панели приборов после запуска двигателя, указывая на отсутствие тока зарядки. Стрелка вольтметра находится в красной области или рядом с ней. Если использовать вольтметр (мультиметр, тестер и т.д.) Для проверки напряжения на выводах АКБ при работающем двигателе, то оно будет ниже необходимых 13,6В.

Инструменты, необходимые для проверки ротора

Мультиметр, тестер, вольтметр и др.

Если их нет, то контрольная лампа — лампа накаливания 1-5 Вт, 12 В с припаянными к ней проводами.

Проверка ротора на автомобилях ВАЗ 2108, 2109, 21099

Проверка на наличие короткого замыкания и обрыва цепи может выполняться без снятия генератора с двигателя и без снятия ротора. Снимите регулятор напряжения и через открытое окно действуйте следующим образом.

Проверка короткого замыкания обмотки возбуждения на массу

— Положительный полюс мультиметра в режиме омметра вдавите последовательно в зажимные кольца, отрицательный полюс — в корпус генератора (масса).

Если ротор исправен (не замыкается на массу), сопротивление должно приближаться к бесконечности.

При использовании контрольной лампы плюсовой аккумулятор следует подключать последовательно к каждому из контактных колец обмотки возбуждения ротора. Обратной стороной будет корпус генератора, поскольку он установлен на автомобиле и подключен к минусовой батарее. Если ротор в порядке, то контрольная лампа не должна загореться — плюс и минус нигде не встречаются. В противном случае он должен быть выделен.

проверка обмотки возбуждения генератора 37.3701 на автомобилях ВАЗ 2108, 2109, 21099 на короткое замыкание

Затем проверьте, не «сломана» ли обмотка возбуждения.

Подключите плюс мультиметра (в режиме омметра) к одному зажимному кольцу, а минус — к другому.

Если обмотка возбуждения в порядке, сопротивление в пределах 5-10 Ом.

Если используется контрольная лампа, то положительный полюс от аккумулятора проходит через нее на одно контактное кольцо, а отрицательный через второй провод — на другое контактное кольцо. Лампа должна загореться. Если да, то обмотка возбуждения не повреждена.

проверьте, есть ли «обрыв» обмотки возбуждения ротора генератора 37.3701 в автомобилях ВАЗ 2108, 2109, 21099.

Отсоединенные от контактных колец провода обмотки ротора можно увидеть только после снятия и разборки генератора. В некоторых случаях их можно спаять. Чаще возникает необходимость замены поврежденного ротора генератора 37.3701 на ВАЗ 2108, 2109, 21099.

Автомобиль ВАЗ 2108, 2109, 21099 генератора 37.3701 обмотки проводов и контактных колец.

— Обычно неисправный ротор при поиске проблем в работе генератора является последней неисправностью. Подобные симптомы (горение газоразрядной лампы, падение стрелки вольтметра, низкое напряжение) могут быть вызваны повреждением регулятора напряжения или диодного моста. Рекомендуется сначала проверить их, а затем приступить к проверке ротора.

Еще пять статей по электрооборудованию автомобилей ВАЗ

В этом посте я расскажу, из чего состоит генератор, как проверить его основные узлы, ну и, соответственно, как прикрепить отечественный генератор к 102-му двигателю.

Итак, основные компоненты: 1. Ротор 2. Статор 3. Диодный мост 4. Регулятор напряжения 5. Конденсатор.Еще нам понадобится мультиметр с режимом обнаружения короткого замыкания (проверка целостности).

См. Ниже более подробную информацию по каждому пункту.

Ротор1) Для проверки обмотки ротора (обмотки возбуждения) измерьте сопротивление между двумя контактирующими кольцами, в идеале оно должно составлять 4,3 Ом при температуре +20 ° C, но может варьироваться от 2 до 5 Ом.

2) Затем убедитесь, что обмотка не замкнута на «массу». «Ввинтите» каждое контактное кольцо в корпус ротора. Зуммер мультиметра должен молчать. (Это также можно проверить с помощью лампочки 12 В и аккумулятора).

Статор 1) Используйте тот же мультиметр, чтобы проверить отсутствие отверстий в обмотке статора, «прощупывая» одну за другой клеммы обмотки статора (должен звучать зуммер).

2) Затем проверьте на короткое замыкание Обмотки статора заземлены. Проверяем каждый вывод обмотки на корпусе генератора, если зуммер молчит, все в порядке 🙂 Диодный мост — на мой взгляд самый сложный 🙂 Для проверки всех диодов (клапанов) выпрямительного блока подключите плюсовую сторону источник питания.

Диодный мост Самый сложный на мой взгляд 🙂 Для проверки всех диодов (клапанов) выпрямительного комплекта подключите плюс блока питания (АКБ) через лампочку (12В, 1-5Вт) к выводу B + генератора, а минус на «землю». Если лампочка загорелась, значит, произошло короткое замыкание в блоке положительных и отрицательных диодов.

1) Чтобы проверить короткое замыкание в положительных диодах, подключите положительную часть блока питания (аккумулятор) через лампочку (12В, 1-5Вт) к выводу B + генератора, а отрицательную часть — к выводу вывод одной из обмоток статора. Лампочка не должна загореться, если загорелась, то есть диод сломан, может даже больше одного …

2) Для проверки замыкания отрицательных диодов подключите плюс блока питания (АКБ) через лампочку (12В, 1-5Вт) к выводу одной из обмоток статора, а минус к «массе». Результат такой же, как на шаге 1 (лампочка не должна гореть, если она горит, значит неисправен диод).

Регулятор напряжения с щеткодержателем подключается к щеточному регулятору обычной лампочкой на 12В, плюс источник постоянного тока к клеммам D +, а минус — к регулятору «массы». Сначала подаем напряжение 12В, должна загореться лампочка, потом подаем напряжение 15-16В, лампочка должна погаснуть, иначе в регуляторе — неисправность.

Конденсатор Здесь все просто, мегаомметром измеряется сопротивление (0-10 МОм). Подключаем щупы к контактам конденсатора, перед подключением сопротивление бесконечно, в момент подключения сопротивление уменьшается и возвращается в бесконечность. Емкость конденсатора 2,2 мкФ ± 20%

Финал 🙂 Как подключить российский генератор к двигателю 102. На самом деле у меня есть система на оригинальный генератор, 2 толстых белых и один тонкий белый тоже)))

Переделиваем мерседесовскую фишку под российский генератор, ну как переделиваем, тупо ее отрезать.

2 толстых белых провода идут к генератору B +, тонкий белый провод идет к обмотке возбуждения, контакту генератора D.

Генератор крепится только одним винтом (вверху), и для него нужно просверлить отверстие. Надежно прикручен, без деформации! Ах да, чуть не забыл, для оптимальной работы я рекомендую установить шкив диаметром 50 мм.

В машине два источника питания — аккумулятор и генератор. Первый питает электрическую цепь, когда двигатель не работает. Второй источник — это когда двигатель уже работает. В этом случае аккумулятор переключается на потребителя электрического тока и восполняет энергию, используемую для запуска двигателя.

На практике выход из строя того или иного источника питания довольно распространен. Часто они проявляются одинаково. Стартер не вращает двигатель, в результате двигатель не запускается. При работающем двигателе на панели приборов горит контрольная лампа со значком аккумуляторной батареи. Это значит, чтоесть неисправность, и аккумулятор не заряжается.

Первое, что нужно проверить, это целостность ремня генератора. Если он не порван, проверьте натяжение ремня. Затем наступает черед аккум. С помощью тестера (мультиметра) измерить напряжение на выводах. Оно должно быть около 12-12,7 В. Если в норме, запустите двигатель. Если аккумулятор разряжен, зарядите его и перезапустите двигатель.

Проверка генератора на машине

Измерьте напряжение на выводах АКБ (АКБ). Оно должно быть в пределах указанного диапазона, обычно от 13,2 до 14,5 В. Однако эти пределы могут отличаться на современных транспортных средствах. Если имеется инструкция по эксплуатации, с ней можно ознакомиться. Любое отклонение от установленных значений в любом направлении указывает на неисправность. Эти отклонения могут быть трех типов:

Нет зарядного тока — генератор не работает.

• Зарядный ток присутствует, но ниже минимального значения — аккумулятор не заряжается должным образом.
• Напряжение выше максимального значения — аккумулятор перезаряжен.
• Все три случая указывают на неисправность электрической системы автомобиля.

Но перед этим произведите визуальный осмотр всех проводов и кабелей, идущих от генератора к аккумулятору. На электропроводах не должно быть видимых повреждений, обрывов и окисления. Обязательно проверьте клеммы аккумулятора, стартера и генератора. Они должны быть чистыми и сухими. Следует удалить любые окисления, ржавчину и грязь. Это часто помогает восстановить потерянный контакт, и автомобиль начинает работать должным образом. Если это не помогает, приступайте к детальному осмотру.

Генератор лучше снять с автомобиля для дальнейшего осмотра. Сначала снимите регулятор напряжения с генератора и проверьте его. Для проверки регулятора напряжения понадобится мультиметр и выпрямитель с регулятором напряжения. Лучше вместо зарядного устройства использовать адаптер питания. Регулировка напряжения от 0 до 16 В вполне достаточно.

Использование мультиметра

Подключите положительный конец источника питания к регулятору — обычно это штекерный разъем. Подключите отрицательный провод к отрицательной клемме, которая обычно заканчивается монтажной проушиной реле. Подключите красный измерительный провод к положительному проводу источника питания, а черный провод к отрицательному. Подсоедините к щеткам два оголенных провода, по одному на каждую щетку. Подключите лампу к другому очищенному концу (ее можно снять с задних фонарей автомобиля на время проверки). Тестовый стенд готов.

Подключите адаптер питания к сети и осторожно поверните ручку, чтобы увеличить напряжение. При этом наблюдайте за показаниями мультиметра. Сначала лампочка должна быть выключена, но по мере увеличения напряжения она должна светиться сначала на полвольта, а затем постепенно ярче по мере увеличения напряжения.

Прозвонка реле-регулятора

При достижении 14,5 В регулятор должен сработать, отключив напряжение. После этого лампочка должна погаснуть. Обычно предполагается, что регулятор работает, если он отключает ток при значениях от 14,2 до 14,8 В. Если это происходит при более низком или более высоком значении, регулятор напряжения неисправен. Также реле неисправно, если нет отключения электроэнергии.

Если реле повреждено, его необходимо заменить новым. Если все в порядке, продолжайте проверять.

Диодный мост генератора можно проверить с помощью мультиметра, но вы также можете использовать подставку, которая использовалась для проверки регулятора.

Как проверить генератор мультиметром

Однако прежде всего, не снимая выпрямительный мост с генератора переменного тока, подсоедините красный измерительный провод к клемме 30 генератора, а черный провод — к корпусу. Установите режим работы тестера на диод (значок диода). Если его нет, установите на 1-2 кОм. Мультиметр должен показывать бесконечность. Если показания разные, диодный мост неисправен.

Затем убедитесь, что выпрямители тока не повреждены. Оставьте положительный датчик (красный) на клемме 30, а отрицательный датчик поочередно соприкасается с винтами крепления перемычки. Индикация мультиметра должнауказывают на бесконечность во всех случаях, друг друга — на сбой.

Затем подсоедините положительный датчик к болтам крепления моста, а отрицательный датчик — к корпусу генератора. В этом случае тестер тоже должен дать бесконечность.

Однако на практике такой проверки обычно недостаточно. В большинстве случаев необходимо выполнить более детальную проверку генератора.

Для этого открутите винты крепления блока выпрямителя, отсоедините медные провода обмотки статора и снимите диодный мост с генератора. Теперь вы можете проверить каждый полупроводник отдельно. Перед проверкой рекомендуется промыть стабилизатор под проточной водой, используя щетку средней жесткости, а затем тщательно просушить. Фен хорош для быстрой сушки.

Тщательная прозвонка

Присоедините один из щупов тестера к плате диода, а другой щуп подсоедините к центральному контакту каждого диода, прикрепленного к плате. Затем поменяйте местами датчики. В одном случае мультиметр должен показывать бесконечность, в другом — номинальное сопротивление порядка 570-590 Ом. Выпрямители считаются неисправными, если:

При первом и втором измерениях (с обратной полярностью) показания мультиметра совпадают;

• Сопротивление диода больше или меньше номинальных значений.
• То же самое проделать со второй пластиной диодного моста. В случае выхода из строя одного или нескольких диодов будет легче заменить весь выпрямительный узел. Правда, есть умельцы, заменяющие поврежденные диоды отдельно, но такая работа требует определенной сноровки и сноровки.

Генератор необходимо полностью разобрать для дальнейших испытаний. В первую очередь следует визуально проверить фурнитуру. Кольца щеток не должны иметь потемнений, брызг и износа дорожек качения. Черные пятна и небольшие следы износа можно удалить тканью. Кольца с глубокими канавками необходимо заменить или — если позволяет толщина кольца — повернуть на токарном станке.

Проверка обмоток якоря и статора

Обмотка якоря не должна иметь отчетливого запаха гари. Цвет обмотки должен быть однородным, без повреждений и разрывов. Мультиметр нужен для проверки обмотки якоря на предмет зазоров. Установите его для проверки или измерения сопротивления и подсоедините щупы к щеточным кольцам. Сопротивление обмотки должно быть в пределах 3-5 Ом. Затем оставьте один зонд на кольце, а другой подсоедините к корпусу. Дисплей мультиметра должен показывать бесконечность.

Статор генератора диагностируется вне корпуса. Сначала проведите визуальный осмотр. На кабеле и его изоляции не должно быть видимых повреждений. Затем подсоедините щуп к корпусу статора. Коснитесь клемм одну за другой другим проводом. Всего их три. Тестер должен находиться в тестовом режиме. Если на дисплее отображается бесконечность, статор в порядке.

Дальнейшая проверка — это диагностика обмоток. Сопротивление всех трех обмоток должно быть одинаковым.

Перед повторной установкой генератора проверьте подшипники и при необходимости замените. Они не должны заклинивать или издавать скрип при повороте. Это означает, что они сильно изношены и скоро выйдут из строя. Поэтому лучше сразу заменить их.

Источник

═══════════⊂◉‿◉つ═══════════
Здравствуйте товарищи!
Не заставил долго ждать новой части
по ремонту генератора.
В прошлой записи мы разбирали самое просто,
это подготовку корпуса и крепежей,
но это только начало и продолжаем далее
приводить генератор в порядок.
════════════════════════════

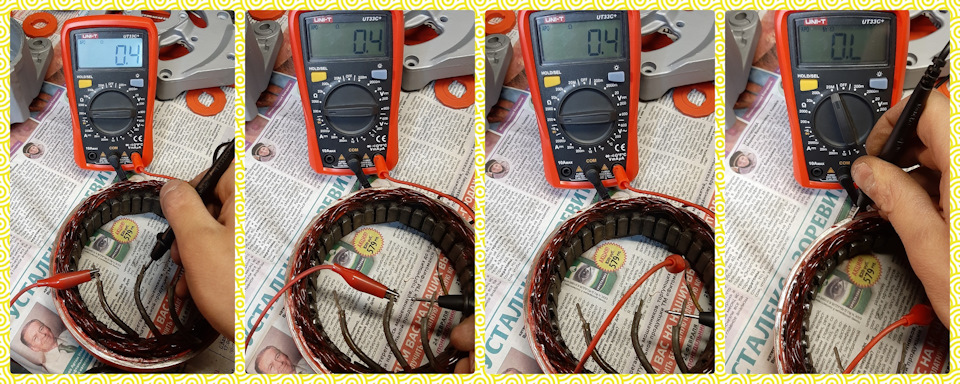

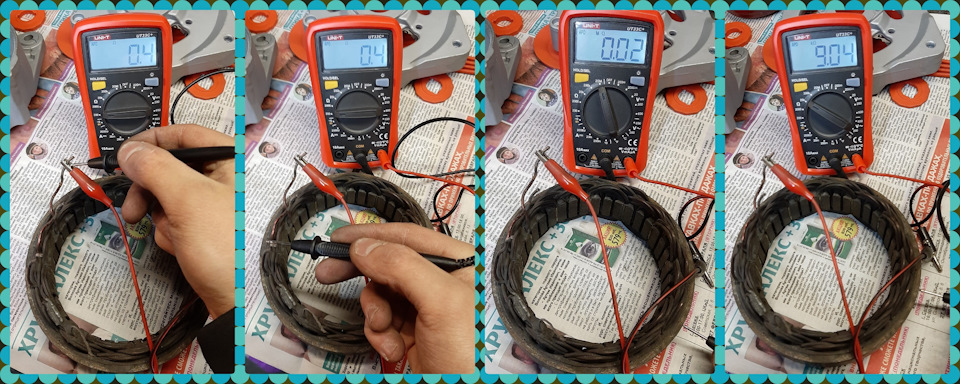

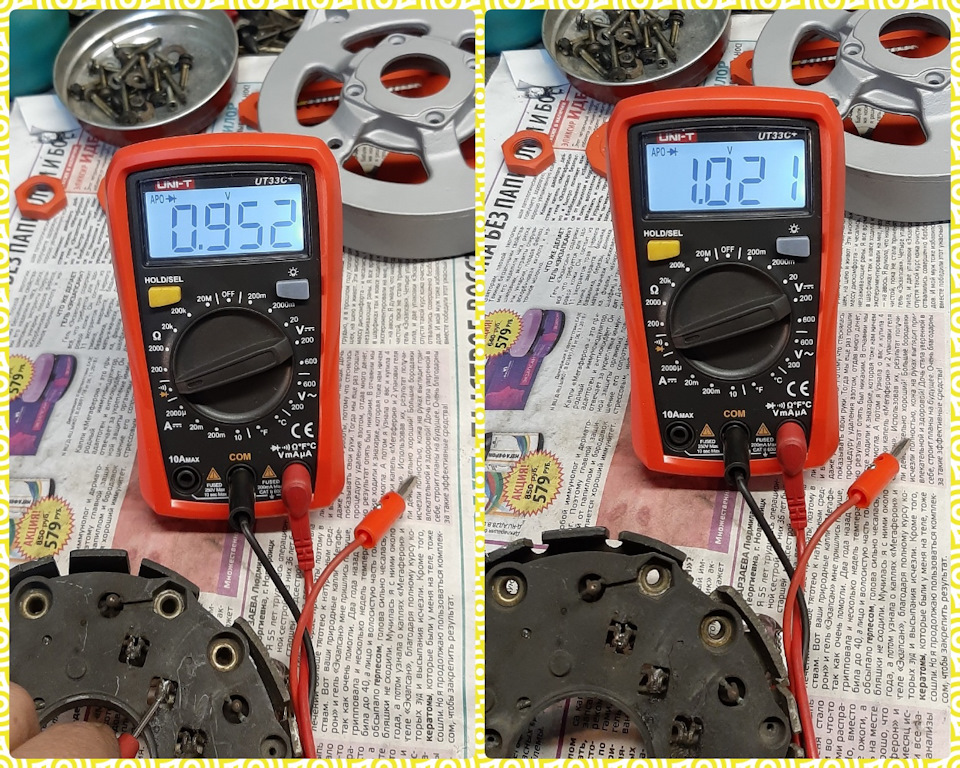

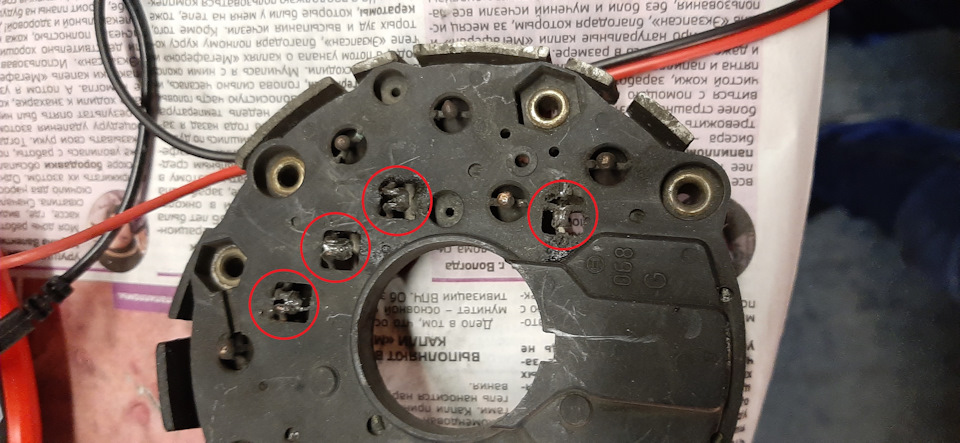

На повестке дня: Ремонт генератора — проверка электрической части. Проверка статора, ротора, интегрального реле (регулятор напряжения/таблетка), токосъемных колец.

Комплектующие, которые будем проверять, это генератор BOSCH 034 903 017 и его аналоги, но это инструкция подойдет для всех генераторов с подобной инструкцией, где диодный мост идет не схемой. А возможно даже и всех, я не знаю, так как не мастер в этом.

Что подтолкнуло меня к ремонту генератора? Ну конечное, это то, что после последней аварии у меня полностью пропал заряд, но и до этого были проблемы в виде: низкое напряжения, временами слабо держал нагрузку, скачки напряжения питания с просадкой до 3 вольт.
— Корпус то сделали, но это нашу проблему не решит, так что капаем в сторону элементов, что вырабатывают и стабилизируют — выпрямляют напряжение.

Рассказывать, как работает генератор, я не буду, ибо все мы не маленькие и физику изучали, так что переходим к проверке с небольшими пояснениями.
════════════════════════════
===Проверка ротор/якоря (это магнит возбуждения статора, физика, мать её):===
Что нужно проверять на данном элементе:
— Обрыв обмотки возбуждения, путем замера сопротивления токосъемных колец
— Короткое замыкание на массу путем замера вывода от токосъемного кольца к валу или корпусу обмотки.

1) Включаем мультиметр на режим замера сопротивления 200 Ом и проверяем погрешность между щупами.
Погрешность зависит не только от качества проводов, но так же и температуры.
2) Замеряем сопротивление между выводами колец. Допустимое сопротивление составляет от 2.3 Ом до 4.5, выше уже мало приемлемо или недопустимо! Ну а ниже мало у кого получается намерить, но если показывает ниже, то то знайте, что ничего плохого в этом нету, главное, чтобы это не с корпуса брало путем замыкания!)
3) Включаем мультиметр на режим замера сопротивления 20М (мега омы), как правило у среднего сегмента мультиметров, это самый высокий порог замера, но если есть выше, ставьте его.
Дело в том, что данный режим наиболее чувствительный при замерах, он может уловить сопротивление вашего тела.
Проверяем сопротивление вала ротора, чтобы убедиться в том, что он работает, у вас обязательно должны появиться нули, как единица замера. Можете так же между валом и корпусом, дело ваше, только зачистите все сперва.
4) Теперь один щуп ставим на токосъемное кольцо, а другой на вал или корпус ротора.
Если нулей не появилось, то я вас поздравляю, короткого замыкания нет.
— ЗЫ: на некоторых мультиметрах нули включается даже если нету замыкания. Если у вас так, то как правило у вас просто устала батарейка на мультиметре или поменять мультиметр на более точный)
Остается только поменять кольца, если они изношены, а так же подшипники, если они гудели.
На кольцах еще можно сэкономить, как я, ибо у меня два ротора, и на обоих кольца, как новые, но подшипниках не стоит, мой совет. Я дважды разбирал генератор из за них)

— Так же проверяют при помощи лампочки и АКБ, но этот способ я описывать не буду, как и проверка статора при помощи 220 вольт
════════════════════════════
===Статор (это большая обмотка такая, которая дает ток):===

— Проверка моего старого статора с наличием КЗ на корпус—

1) Берем либо щупы, либо крокодилы, в общем, как вам будет удобным!
— Я взял крокодил и щуп, чтобы более удобным было делать фото, так как делал это сперва один, мне помогли только ротор сфоткать.
Включаем мультиметр на режим проверки сопротивления 200 Ом и проверяем сопротивление между щупами. У меня 0.4 Ом, так как использую дешевые крокодилы.
2) На обмотке мы видим 4 вывода, это 3 фазы и дополнительная (так и не понял, для чего это, потом разберусь)
Проверяем сперва первые три фазы относительно друг друга, а потом доп фазу проверяем относительно 3-х основных (пример будет с новым статором). На выходе не должно быть сопротивления между выводами. Если делаете это на холодную, то оно может быть, но на теплую нет.
Если сопротивление есть, то это уже звоночек на то, что одна из фаз могла переломиться.
Бывают случаи, когда незначительное сопротивление приемлемо, так как обмотка имеет свойство уставать, но оно должно быть крайне малым.
3) Включаем на замер сопротивления 20М. Проверяем сопротивление между корпусом и выводом фазы, только берите фазу с наименьшим сопротивлением, а можете програть на кажду, разницы быть не должно! Если корпус заржавел, то очищаем поверхность для хорошего контакта.
— На моем примере видим 0.02, это звоночек!
4) Включаем на 20K (килоомы), проверяем. Видим 9К, это свидетельствует о том, что статор имеет КЗ на массу и его использовать нельзя!
ЗЫ: кто бы чего не говорил, это не асинхронный двигатель, где сопротивления, это норма!
— Есть видеоуроки о том, как чинить статор, но честно говоря, это временное решение и не у всех прокатит, по этому поступаем либо как я, купив донора с разборки, либо просто покупаем новый.
Но к сожалению выбор не большой. Я нашел только AFB4565UX KRAUF
Есть конечно еще варианты, но их нужно искать точно под ваш генератор, так как есть похожие, но рассчитаны под 70A. Но а я как нибудь поищу на 120А
— Проверка статора с донорского генератора, купленного на разборке за 600 рублей—

1) 1 — 3 фото я проверяю обмотку на обрыв, как описывал со старым статором.
2) Здесь мы видим отсутствие КЗ на массу, по этому нам повезло и мы взяли исправный статор, который еще побегает.
Я его обслужил, согласно описанию под фото!
— Обязательно зачищаем прилегающие плоскости к крышкам корпуса, дабы масса проходила свободно!
════════════════════════════
===Диодный мост (эта деталь выпрямляет переменный ток до постоянного):===

— Проверка старого дефектного диодного моста—
Не исключено, что мост умер по причине неисправного статора, а может все это было в совокупности, пока не понял.
ЗЫ: Честно, на этой части я хотел закрыть вкладку и перестать писать, так как видео снимать проще, чем попытаться объяснить по фото, дабы их использовать как можно меньше, а донести сути больше…
По этому я приложу видео, которое нашел на ютубе, а сам покажу вам одну редкую неисправность, о которой мало кто расскажет вам.

Диодный мост имеет три группы диодов: Отрицательный — прозваниваются относительно пластины корпуса, которая не закрашена и не имеет выводов для подключения возбуждения я высоковольтного провода питания, пололожительные — прозваниваются относительно вывода для подключения высоковольтного провода питания и дополнительные — прозваниваются относительно вывода для подключения возбуждения.
Прозваниваться они должны только в одну сторону, то есть в сторону, куда пропускает ток.
Диод — это некий ключ, который отпирает только в одну сторону.
Данный дефект у меня проявился на положительных диодах, смотрим и берем на заметку!

1) Подключаем один крокодил отрицательного щупа на положительный вывод.
2) Включаем мультиметр на проверку — прозвонку диодов и проверяем, есть ли сопротивление.

=Проверяю диоды на холодную и изначально пугаюсь значений!=
— Уточню, что допустимые значения сопротивления от 520 до 570 Ом для данного диодного моста, да и в прочем для всех подобной конструкции!
1) Видим, что показания 952, что уже очень высоко, словно диод сложнее пропускает ток.
2) Тут видим еще больше и показания больно не реалистичны!
=Я натопил гараж, диодный мост нагрелся. Дернул меня черт еще раз проверить его…=

1) Видим, что показания уже 458, что уже похоже на правду и говорит о том, что диод снизил сопротивление и стремиться к обрыву.
2) А здесь уже приемлемое значение.
— Как вы могли увидеть, в разную температуру диодный мост работает по разному, а это не норма! Значит на холодную он пропускает меньше тока, чем на прогретую, а должен всегда работать в одних значениях! Ну и посаженый диод тоже говорит о том, что мост пора менять!

— Показания донорского моста—

— Прозвонил весь мост и все в норме! Все в допусках, так что послужит еще!)
— Так же рекомендую подкрасить пластину корпуса положительных диодов, если краска слезла, дабы предотвратить замыкания на корпус генератора.

===Проверка интегрального реле/таблетка и т.п (этот элемент управляет выходным наапряжением, отсекая избытки):===
— У меня есть видео, которое я снимал для сообщества, в котором я задавал вопрос о некорректной работе данного реле! Там показана схема, как я проверял его на работоспособность, а так же пример того, как быть не должно.
В общем, допустимое выходное напряжение должно быть 14.3 — 14.5, край 14.7 вольт, и это реле делает так, чтобы выше этого порога не выходило, дабы в вашем авто ничего не погорело.
Вот видимо у меня что-то и погорело в ECU (блоке управления), из за проблем с генератором в совокупности.

===Конденсатор (он же подавитель помех):===
— Тут все очень просто! Чтобы его проверить, нужно взять крону или источник питания 12V
— Затем минус подключаем на вывод корпуса, а плюс на вывод, который идет с провода.
— Затем берем мультиметр и ставим режим замера постоянного тока 200m
— Подключаем щупы и видим, какой ток в нем есть, там должно быть не много, но если есть, это уже хорошо.
— Затем включаем замер сопротивления 20K и видим, как значения стремятся к бесконечности, это говорит о том, что конденсатор разряжается, а значит исправен.
════════════════════════════
===Собрал для вас видео примеров проверки генератора от одного автора:===
— Проверка статора при помощи лампочки
— Проверка ротора при помощи лампочки
— Проверка ротора и статора при помощи мультиметра
— Проверка интегрального реле

Далее на очереди: Замена подшипников, сборка, установка и проверка.
Не бойтесь сами делать!)
Желаю, чтобы ваши авто не ломались, а только улучшались.)

В автомашине имеются два источника питания — это аккумулятор и генератор. Первый питает электрическую цепь тогда, когда двигатель не работает. Второй — когда двигатель уже запущен. В этом случае аккумулятор переходит в режим потребителя электрического тока и пополняет истраченную энергию для запуска двигателя.

На практике довольно нередко встречаются неисправности того или иного источника питания. Проявляются они зачастую одинаково. Стартер отказывается раскручивать двигатель, в итоге мотор не запускается. При запущенном двигателе загорается контрольная лампочка на щитке приборов с иконкой аккумулятора. Она указывает, что появилась неисправность и батарея не заряжается.

Проверка генератора на машине

В первую очередь нужно посмотреть, цел ли ремень генератора. Если он не порван, тогда проверяется натяжение ремня. Затем очередь за аккумулятором. Тестером (мультиметром) замеряем напряжение на клеммах. Оно должно быть в районе 12−12,7 вольт. Если все нормально, запускаем двигатель. Если батарея разряжена, заряжаем и опять заводим мотор.

Замеряем напряжение на клеммах аккумуляторной батареи (АКБ). Оно должно быть в заданных пределах, обычно от 13,2 до 14,5 вольт. Но на современных автомобилях эти пределы могут отличаться. Если имеется руководство по эксплуатации, то можно ознакомиться с ним. Отклонение от заданных значений в любую сторону является неисправностью. Эти отклонения могут быть трёх видов:

1. Отсутствие зарядного тока — генератор не работает.
2. Зарядный ток есть, но ниже минимального значения​ — идёт недостаточный заряд АКБ.
3. Напряжение выше максимального значения ​— перезаряд АКБ.

Все три случая говорят о существующей неисправности в системе электрического снабжения автомобиля. нужно провести комплексную проверку генератора.

Но перед этим проведите визуальный осмотр всех проводов и кабелей, которые идут от генератора к аккумулятору. Не должно быть видимых повреждений, обрывов и окислений электропроводки. Обязательно проверьте клеммы на аккумуляторе, стартере и генераторе. Они должны быть чистыми и сухими. Любые окисление, ржавчину и грязь надо почистить. Нередко это помогает восстановить утраченный контакт и автомобиль начинает работать, как положено. Если же это не помогло, приступаем к детальной проверке.

Использование мультиметра

Для дальнейшей проверки лучше снять генератор с автомобиля. В первую очередь снимите с генератора реле-регулятор и проверяем его. Для проверки стабилизатора напряжения понадобятся мультиметр и зарядное устройство с регулирующимся напряжением. Лучше будет вместо зарядного устройства использовать блок питания. Регулировки напряжения от 0 до 16 вольт будет вполне достаточно.

Плюс блока питания соедините с регулятором — обычно это штекерное соединение «папа». Минус цепляйте к минусу, он обычно выводится на ухо крепления реле. Красный провод тестера соедините с плюсовым проводом блока питания, чёрный — с минусом. К щёткам подсоедините два зачищенных провода, по одному на каждую. К другим предварительно зачищенным концам подсоединяется лампочка (ее можно на время проверки снять с задних фонарей автомобиля). Стенд для проверки готов.

Прозвонка реле-регулятора

Подключите к сети блок питания, осторожно ручкой регулятора начинайте поднимать напряжение. Одновременно с этим следите за показаниями мультиметра. Лампочка в самом начале не должна гореть, но по мере поднятия напряжения должна загореться, сначала в пол-накала и по мере прибавления яркость должна увеличиваться.

При достижении отметки в 14,5 вольт регулятор должен сработать, отсекая напряжение. Лампочка после этого должна потухнуть. Принято считать, что стабилизатор рабочий, если он отсекает ток на значениях от 14,2 до 14,8 вольт. Если же это происходит на более низких или более высоких показателях, то регулятор напряжения неисправен. А также реле неисправно, если отсечение тока отсутствует вовсе.

В случае неисправности реле меняем его на новое. Если же оно исправно, продолжаем проверку.

Как проверить генератор мультиметром

Диодный мост генератора можно проверить мультиметром, но также можно также воспользоваться стендом, которым проверяли регулятор.

Но перед этим, прежде всего, не снимая выпрямительный мост с генератора, подсоедините красный провод тестера к клемме 30 генератора, а чёрный провод — к корпусу. Режим работы тестера выставьте на прозвонку (иконка диода). Если его нет, то ставьте на 1−2 кОм. Мультиметр должен показывать бесконечность. Если показания другие, диодный мост неисправен.

Затем проверьте выпрямители тока на пробой. Положительный (красный) щуп оставьте на клемме 30, отрицательным коснитесь болтов крепления моста по очереди. Дисплей мультиметра во всех случаях должен выдавать бесконечность, любые другие означают пробой.

Далее положительный щуп подсоедините к болтам крепления моста, а отрицательный к корпусу генератора. В этом случае тестер также должен выдавать бесконечность.

Но на практике такой проверки чаще всего бывает недостаточно. В большинстве случаев требуется более детально прозвонить генератор.

Тщательная прозвонка

Для этого открутите крепёжные болты выпрямительного блока, отсоедините медные провода обмотки статора и снимите диодный мост с генератора. Теперь можно проверить индивидуально каждый полупроводник. Перед проверкой желательно промыть стабилизатор проточной водой, используя щётку средней жёсткости, а затем тщательно высушить. Для быстрой сушки вполне подойдёт фен для волос.

Один из щупов тестера закрепите на диодной пластине, второй подсоедините к центральному выводу каждого диода, закреплённого на этой пластине. Затем поменяйте щупы местами. В одном случае мультиметр должен показать бесконечность, в другом — номинальное сопротивление, равное примерно 570−590 Ом. Выпрямители считаются неисправными, если:

• В первом и втором замере (когда сменили полярность) показания мультиметра одинаковы;
• Сопротивление диодов больше или меньше номинальных значений.

Со второй пластиной диодного моста произведите те же действия. Если обнаружена неисправность одного или нескольких диодов, проще будет заменить выпрямительный блок целиком. Правда, попадаются умельцы, которые меняют вышедшие из строя диоды по отдельности, но такая работа требует определённого навыка и сноровки.

Проверка обмоток якоря и статора

При дальнейшей проверке требуется полностью разобрать генератор. В первую очередь визуально проверьте якорь. Кольца щёток не должны иметь почернений, сколов и износа беговых дорожек. Почернения и небольшой износ можно зачистить наждачной шкуркой-нулевкой. Кольца, имеющие глубокие канавки, нужно заменить или — если позволяет толщина колец — проточить на токарном станке.

Обмотка якоря не должна явно пахнуть гарью. Цвет обмотки должен быть однородным, не иметь повреждений и разрывов. Для проверки обмотки якоря на обрыв понадобится мультиметр. Выставьте режим работы на прозвонку или замер сопротивления и подсоедините щупы к щёточным кольцам. Сопротивление обмотки должно быть в пределах 3−5 Ом. Затем один щуп оставьте на кольце, другой соедините с корпусом. Дисплей мультиметра должен показать бесконечность.

Статор генератора диагностируется после извлечения из корпуса. В первую очередь проведите визуальный осмотр. Не должно быть видимых повреждений проволоки и её изоляции. Затем провод тестера соедините с корпусом статора. Вторым проводом коснитесь выводов по очереди. Их всего три. Тестер должен быть в режиме прозвонки. Если на дисплее бесконечность, то это говорит об исправности статора.

Дальнейшая проверка состоит в диагностике обмоток. Сопротивление всех трёх обмоток должно быть одинаковым.

Перед сборкой генератора нужно проверить и при необходимости заменить подшипники. При проворачивании они не должны подклинивать или издавать скрипящий звук. Это говорит о том, что они сильно изношены и вскоре они выйдут из строя. Поэтому их лучше сразу заменить.

От исправности генератора зависит корректность и стабильность работы всей электроники автомобиля, ведь он питает все устройства после запуска двигателя. Поэтому важно поддерживать генератор в «боевом» состоянии, а значит, правильно его обслуживать. Периодическая проверка генератора мультиметром позволит выявить возможные неисправности устройства и увеличить его срок службы. Подробнее о том, как проверить генератор автомобиля мультиметром (со снятием и  без снятия устройства), и пойдет речь в данной статье.

Мультиметр – что это

Мультиметр представляет собой измерительное устройство, применяемое для измерения сопротивления, тока или напряжения. Также с помощью такого прибора можно проверять проводку на предмет обрыва. Каждое из этих измерений предусматривает использование отдельных измерительных инструментов, например, вольтметра, амперметра или омметра. Поэтому мультиметр считается универсальным инструментом (мультиметр = вольтметр + амперметр + омметр). На практике применяются аналоговые и цифровые мультиметры.

Аналоговый

Такой мультиметр оборудован специальной стрелкой, как на часах, по движению которой и считываются измерения. Также аналоговый мультиметр оснащен измерительной шкалой со значениями сопротивления, тока и напряжения. Прибор недорогой, поэтому он пользуется большой популярностью. К недостаткам аналогового мультиметра стоит отнести погрешность в измерениях (в основном это касается изделий, изготовленных в Китае).

Цифровой

В отличие от аналогового, цифровой мультиметр оснащен жидкокристаллическим или светодиодным экраном, на котором отображаются данные. Данные приборы более простые в использовании, а также имеют высокую точность, чего нельзя сказать о более дешевых аналогах.

Обратите внимание! Некоторые виды цифровых мультиметров могут работать в соединении с компьютером, передавая на него данные, полученные в результате измерений.

Видео — Как пользоваться мультиметром

Возможные поломки генератора

Все неисправности генератора условно можно разделить на два вида – механические и электрические. Выявить механические поломки можно при визуальном осмотре устройства (трещины в корпусе, износ натяжного ролика ил ремня, расслоение и т.д.). Для выявления неисправностей электрической части нужны специальные инструменты.

Таблица. Поломки электрической части генератора.

Неисправность, фото	Описание
	Реле отвечает за АКБ, не давая генератору его перезаряжать. Выход из строя реле-регулятора приводит к полному отсутствию заряда. В таком случае требуется диагностика.
	Графитовые щетки, двигающиеся по дорожкам статора генератора, изнашиваются довольно часто. Их нужно периодически менять.
	Обмотка на роторе или статоре может сгореть в результате перегрузки устройства. Также она может замкнуть под воздействием влаги.
	В процессе эксплуатации авто подшипники генератора изнашиваются, в результате чего ин начинает подклинивать. Это приводит к разрыву ремня и, как результат, к выходу генератора из строя.

Некоторые неисправности заметить сложно, поэтому в сервис водители обращаются с уже неработающим генератором и «уставшей» аккумуляторной батареей. Поэтому важно периодически диагностировать генератор при помощи мультиметра.

Проверка генератора без снятия

Шаг 1. Поставьте автомобиль на стояночный тормоз и поднимите капот.

Шаг 2. Подключите мультиметр к клеммам аккумулятора (не перепутайте клеммы «+» и «-»). Само устройство положите на АКБ, как на фото. На неработающем авто заряд аккумулятора должен быть порядка 12,5-12,6 В.

Шаг 3. Запустите двигатель.

Шаг 4. Следите за показателями. Через 1-2 секунды после запуска напряжение должно увеличиться до 14,3-14,4 В.

Шаг 5. Дайте максимальную нагрузку на генератор. Для этого нужно включить все потребители автомобиля: свет, печку, подогрев стекол и зеркал.

Шаг 6. Наблюдайте за напряжением АКБ. Если показатели изменились несильно (14,1-14,2 В), то это свидетельствует о нормальной работе генератора. Если при включенных приборах напряжение сильно упало (до 13-13,5 В), тогда нужна диагностика генератора.

Проверка со снятием

Никаких приготовлений или подготовительных этапов для проверки не требуется. Нужно лишь снять сам генератор и приготовить мультиметр. Полная проверка устройства состоит из диагностики реле-регулятора, диодного моста, обмотки статора и ротора. Рассмотрим процедуру проверки каждого из этих элементов отдельно.

Проверка реле-регулятора

Шаг 1. Демонтируйте реле-регулятор и подготовьте мультиметр.

Шаг 2. Подготовьте лампочку с двумя проводами (как на фото).

Шаг 3. Подключите провода от лампочки к щеткам (См. Замена щеток генератора) реле-регулятора.

Шаг 4. Теперь к «+» и «-» реле необходимо подключить регулируемый блок питания.

Шаг 5. Соедините «минус» блока питания с минусом реле. Провод зафиксируйте при помощи металлического фиксатора «крокодил».

Шаг 6. Аналогичным образом подключите вторую клемму блока питания.

Шаг 7. Готовая конструкция должна выглядеть следующим образом.

Шаг 8. Теперь подключите мультиметр к клеммам реле-регулятора. Все то же самое: «минус» к «минусу».

Шаг 9. «Плюс» соедините с «плюсом».

Шаг 10. Включите блок питания, чтобы подать на реле напряжение. Мультиметр после включения показывает 3,8 В.

Шаг 11. Постепенно увеличивайте напряжение, смотрите на лампочку и на показания прибора. Яркость лампочки постепенно увеличивается.

Шаг 12. В районе 14 В лампочка должна резко погаснуть. Если это произошло, то реле-регулятор работает исправно. В противном случае требуется замена данного элемента. На этом проверку реле-регулятора под нагрузкой можно считать завершенной.

Проверка диодного моста

Шаг 1. Для работы подготовьте мультиметр с функцией прозвона и диодный мост, который необходимо заранее снять с генератора.

Шаг 2. Проверьте первый диод. Он имеет положительную полярность. Сопротивление исправного диода при проверке в одном направлении должно составлять от 400 до 700 Ом.

Шаг 3. В другом направлении сопротивление должно равнять бесконечности. Если это так, то диод полностью исправен.

Шаг 4. Проверьте второй диод отрицательной полярности аналогичным образом.

На заметку! Сопротивление диодов может меняться в некоторых пределах и зависеть от температуры окружающего воздуха. При нагреве сопротивление уменьшается, а при охлаждении – увеличивается.

Шаг 5. По этой схеме проверьте все оставшиеся диоды. У сгоревшего диода сопротивление будет равно бесконечности.

Шаг 6. Маленькие диоды проверяются точно так же, как и большие. Сопротивление у этих диодов будет немного меньшим, чем у больших. Незначительная разница в сопротивлении этих диодов считается нормой. На этом проверка диодного моста генератора окончена.

Проверка статора

Шаг 1. Подготовьте обмотку генератора для проверки. Желательно это делать в хорошо освещенном месте.

Шаг 2. Возьмите мультиметр и поставьте его на прозвонку.

Шаг 3. Обмотка имеет три выхода и все они должны «звонить» между собой.

Шаг 4. Установите первую клемму мультиметра на один выход, а второй по очереди прикоснитесь к остальным двум выходам.

Шаг 5. Проверьте статор на наличие «пробитости» на металл. Для этого прижмите клемму мультиметра к краю обмотки, а вторую ко второму краю.

Шаг 6. Второй щуп по очереди соединяйте с выходами обмотки. Если сигналов нет, то обмотка целая.

Проверка ротора

Шаг 1. Подготовьте ротор генератора для дальнейшей диагностики.

Шаг 2. Возьмите мультиметр и выставьте на нем режим прозвонки. Черный щуп должен быть на своем родном месте, а красный – для измерения напряжения.

Шаг 3. Проверьте прибор на исправность, соединив черный и красный щуп.

Шаг 4. Присоедините один щуп к одному кольцу ротора, а второй – к другому. Данным способом можно проверить обрыв.

Шаг 5. Проверьте ротор на наличие пробоя. Для этого один щуп необходимо прижать к кольцу, а второй – к корпусу. Если пробоя нет, то мультиметр показывает бесконечность.

Шаг 6. Переставьте мультиметр в режим измерения сопротивления в диапазоне 200 Ом.

Шаг 7. Поставьте один щуп на одно кольцо ротора, а второй – на другое (как это делалось ранее). Если обмотка целая, то сопротивление должно быть в районе 3 Ом.

Дополнительные рекомендации

Перед началом проверки необходимо ознакомиться с типом генераторной установки, ведь реле-регулятор может поддерживать разные значения в зависимости от модели авто. Речь идет о диапазоне от 13,6 до 14,2 В. Все эти тонкости нужно узнавать до начала проверки, ведь от них может зависеть конечный результат.

В остальном процесс проверки генератора несложный, поэтому даже без наличия опыта водитель самостоятельно может это сделать. Разумеется, начать нужно с проверки генератора без снятия. Только по ее результатам можно определить, нужен ли демонтаж устройства или нет. Также в ходе проверки можно выявить и другие неисправности, связанными с генератором или с другими электрическими устройствами автомобиля.

Видео — Как проверить генератор мультиметром

Работа современных генераторов основана на законе электромагнитной индукции. Опытным путем Майкл Фарадей установил, что при изменении магнитного поля внутри замкнутого проводящего контура возникнет электрический ток, который называют индукционным током и ЭДС индукции в замкнутом контуре равна по модулю скорости изменения магнитного потока через контур. Закон был открыт в середине XIX века, который положил начало разработке генератора переменного тока и до настоящего времени, эксплуатирующийся в разнообразных отраслях и быту нашей повседневной жизни, в том числе и в автомобиле.

Генератор является наиболее важным узлом автомобиля, обеспечивающим электрической энергией все жизненно необходимые системы: электрический бензонасос, вентилятор охлаждения, электронные блоки управления двигателем, систем сигнализации и блоков комфорта, стартер, системы зажигания, зарядки аккумулятора и многочисленные дополнительные узлы. Работа генератора прямо пропорциональна нагрузками от потребителей электрической энергии, физическими нагрузками от давления натяжения приводного ремня и перепадами температуры в подкапотном пространстве двигателя внутреннего сгорания. Учитывая постоянные нагрузки при эксплуатации автомобиля, проверка генератора входит в регламент технического обслуживания в соответствующие предписанные сроки.

Конструктивные особенности генератора

Конструктивно все устанавливаемые на автомобили генераторы состоят из ротора, статора, крышек, отлитые из алюминиевого сплава, регулятора напряжения, выпрямительного блока (диодный мост) и щеточного узла.

Ротор представляет собой вал, на котором устанавливается обмотка возбуждения между двумя полюсными половинами – магнитопроводами. На каждой половине магнитопровода имеется шесть выступов в форме клюва. При вращении ротора клювы магнитопровода поочередно пересекают магнитное поле статора, индуцируя в обмотке ток.

При подаче напряжения на ротор щеточного генератора, клювы, направленные навстречу друг другу намагничиваются. Одна половина намагничивается в «южном» направлении, другая – в «северном» и при вращении ротора магнитное поле циклически меняется с «северного» на «южный», возбуждая электрический ток. В генераторе, не имеющего в конструкции щеточного узла, клювы магнитопровода намагничиваются аналогично, при этом имеют собственное вращение. В практике такие генераторы не нашли широкого применения, в связи с их ненадежностью, усложненной конструкцией, большими габаритами и массой, а также частой поломкой магнитопроводов, приводящих к разрушению всего генератора.

Неисправности автомобильного генератора

Генератор автомобиля – это один из узлов, обеспечивающий электричеством бортовую сеть и производящим зарядку аккумуляторной батареи. Кроме этого, генератор является наиболее нагруженным в процессе эксплуатации автомобиля и, соответственно, ресурс его работы определяется как временной характеристикой, так и своевременностью технического обслуживания. Возникновение неисправности автомобильного генератора влечет за собой отсутствие зарядки аккумулятора и в конечном итоге полную остановку транспортного средства.

Какие могут появиться симптомы, характеризующие о скорой поломке? При работающем двигателе на холостом ходу прослушивается низко тональный шум или однородный звук скрежета металлических деталей, частое включение на панели приборов аварийной лампы зарядки аккумуляторной батареи, запотевание поверхности аккумуляторной батареи.

Основными неисправностями являются:

• износ или разрушение подшипников;
• износ, поломка или зависание щеток;
• неработоспособность регулятора напряжения;
• отсутствие контакта в узловых контактных точках;
• неработоспособность выпрямительных диодов;
• загрязнение между ротором и статором.

Возможны также и другие характерные признаки не эффективной работы – это снижение освещенности ближнего света фар, мерцание освещения на панели приборов, падение давления в топливной рампе из-за недостаточного напряжения на бензонасосе.

Низкий уровень напряжения бортовой сети влияет и на динамические показатели работы двигателя, а также увеличения путевого расхода топлива.

Неисправности делят на виды, в зависимости от части повреждения: механическая и электрическая.

Перед снятием генератора с автомобиля с целью его ремонта электрической части желательно выявить возможные повреждения или обрывы проводов, проверить целостность предохранителей. Проверка предохранителей осуществляется тестером или светодиодной «контролькой».

Проверка механической части, заключается в определении износа или поломки подшипников, коллекторных щеток, трещин в передней и задней крышках, визуальной оценкой приводного ремня.

Для каждого вида неисправностей существуют индивидуальные способы проверок механической части и электрической.

Например, в области размещения генератора вращаются не только ротор с подшипниками, но и ролики натяжителя ремня ГРМ, помпа и дополнительно установленные узлы (компрессор кондиционера, насос усилителя руля и т.д.). В этой совокупности вращающихся деталей сложно различить шум подшипников генератора, и чтобы проверить вызывает ли он шум достаточно снять приводной ремень (отключить вращение ротора) и запустить двигатель. Если шум не прослушивается, то это значит имеется повреждение механической части, а именно подшипник (по статистике – это наиболее частая поломка).

Методы проверки работы генератора

Существует широкий диапазон методов проверки работоспособности автомобильного генератора, как в условиях специализированного автосервиса, так и в гаражных условиях. И каждый метод уникален и результативен.

Наиболее простой метод проверки – это периодический контроль на панели приборов автомобиля лампы зарядки. Если загорелась лампа аварийного состояния зарядки, то необходимо принять меры в выяснении причин отсутствия зарядки и устранения неисправности.

Проверка работы генератора осуществляется на рабочем двигателе в режиме холостого хода мультиметром или тестером. Для этого нужно подготовить прибор на измерение напряжения, установив диапазон измерения на 20 Вольт, а щупы прибора плотно прижать для надежного контакта к клеммам аккумулятора, при этом экран мультиметра цифрами покажет снимаемое щупами напряжение (на тестере напряжение показывает стрелка прибора). Диапазон контролируемого напряжения в режиме холостого хода и без включенной нагрузки (габаритные огни, фары, вентилятор охлаждения, отопитель салона) должен находиться в пределах 13,5 – 14,7 Вольт. Проверку на измерение выходного напряжения проводят и с включенной нагрузкой, при этом падение напряжения не должно превышать 0.5 Вольт.

В случае полного отсутствия зарядки в первую очередь проверяется напряжение на обмотке возбуждения с помощью мультиметра или обычной диодной контрольки с лампочкой.

Диагностика исправности генератора мультиметром или контролькой является наиболее простой и широко распространенной методикой.

Работы по исследованию генератора проводятся на специальном стенде, оснащенным приборами контроля тока и напряжения, тахометром и потребителями электрической энергии.

В настоящее время глубокую и подробную информацию по работе электрической машины  можно получить осциллографом, в частности осциллографом Постоловского.

Проверка снятого с машины генератора

Перед тем как снять с автомобиля необходимо:

1. отключить от клемм аккумулятора силовые кабели;
2. открутить гайку крепления наконечника подводящего кабеля с плюсовым напряжением и вытянуть разъем провода питания обмотки возбуждения;
3. освободить от болтов крепления к двигателю корпус генератора и снять приводной ремень от шкива.

Проверка механической части:

Снятый генератор перед разборкой проверяется на предмет механических повреждений, наличия сколов и трещин на алюминиевых крышках. Вращением шкива рукой производят ревизию свободного движения ротора и в случае выявления заеданий шкива (скачкообразное вращение), притормаживания или наличия посторонних звуков корпус полностью разбирают с целью замены изношенных деталей.

Проверка электрической части мультиметром:

1. Замер сопротивления между выходом «30» и корпусом генератора – если сопротивление омметр показывает близко к нулю, то возможно вышел из строя один или два диода в блоке выпрямителя (диодный мост) или произошло короткое замыкание обмотки статора на корпус;
2. Проверка положительных диодов производится между клеммой «30» и болтом крепления диодного моста – если величина сопротивления стремится н нулю, то это может означать повреждение одного из диодов;
3. При проверке отрицательных диодов положительный щуп омметра соединяется с болтом крепления диодного моста, а отрицательный щуп — к корпусу генератора. Если сопротивление отлично от нуля, то это свидетельствует об исправности диодов.
4. Для оценки работоспособности конденсатора, снятого из схемы генератора, щупы омметра соединяют к выводам конденсатора. У исправного конденсатора в момент соединения щупа сопротивление уменьшается и через короткое время – возрастает.
5. Надежность соединения обмотки ротора с контактными кольцами можно проверить лампочкой. Минус подключается к корпусу, а плюс через лампочку соединяем поочередно к контактным кольцам. Если лампа разряда не загорается, то это значит замыкания отсутствуют.

Если генератор уже снят, например, по причине капитального ремонта двигателя, то желательно проверить его без установки на авто. Исправность можно оценить быстро, подключив клемму «30» к плюсу, а корпус к минусу аккумулятора. Шкив должен свободно вращаться, но если дополнительным проводом подключить + 12 В. К клемме «+D» обмотки возбуждения, то обнаруживается тугое вращение. Это происходит вследствие появления магнитного поля. Такой экспресс диагностикой можно сделать заключение, что генератор исправен.

Проверка реле регулятора напряжения

При появлении следующих признаков неисправности реле регулятора производится его проверка:

• напряжение ниже нормы 13,5 В;
• напряжение выше нормы 14,7 В;

Реле регулятор эффективнее проверять отдельно от генератора. Обоснованность такого метода основана возможными не корректными показаниями при измерении напряжения на автомобиле. Суть такова, что если мультиметром измеряется напряжение на клеммах АКБ, то в зависимости от оборотов оно должно меняться. В режиме 3500-4000 оборотов в минуту напряжение достигает 14,7 В и остановится на этом уровне, если регулятор исправен. Если возникли отклонения в меньшую или большую сторону, то это говорит о необходимости замены. Но отклонения могут быть и по причине неисправности обмотки статора или диодного моста. Поэтому автономная проверка регулятора точнее определит его работоспособность.

Для этого достаточно подключить (схема приведена на рисунке) изменяемое от регулируемого трансформатора 12 вольт к его клеммам, соблюдая полярность, а к щеткам подвести провода с лампочкой, которая включается при таком напряжении. Увеличивая трансформатором напряжение до 15 В, контролируемое прибором фиксируем отключение лампочки. Если снизить напряжение ближе к 14.7 В, то лампочка снова включится.

При таком способе уверенно можно сделать заключение об исправности (или неисправности) регулятора напряжения.

Трехуровневый регулятор напряжения с отдельным щеточным узлом, применяемый для увеличения напряжения в зимний период, не проверяется и не ремонтируется в связи с невозможностью открыть корпус электронного устройства.

На поздних версиях автомобилей ВАЗ и УАЗ устанавливались регуляторы напряжения типа «шоколадки», напоминающей плоскую пластину (иногда называли «таблетка»), например — Я112А1:

Схема проверки аналогична проверки классического регулятора, с подключенным тестером для контроля напряжения:

Регулятор напряжения генератора фирмы Бош отличается от «классических» регуляторов и для его проверки необходима составляющая переменного напряжения. К контактам регулятора на соответствующие выводы подключаются провода:

Если при подключении к щеткам контрольной лампы произойдет включение, то регулятор исправен.

Проверка вентилей (диодного моста) генератора

Понижение напряжения зарядного тока или его полное отсутствие, мерцание осветительных приборов являются признаками неисправности диодного моста автомобильного генератора.

При возникновении симптомов неисправности достаточно только отключить провода от генератора и регулятора напряжения, не разбирая его полностью.

Подключив плюсовой щуп мультиметра к выходной клемме «30» (на схемах часто обозначается как «+В», а минусовой к корпусу фиксируем величину сопротивления. Если мультиметр показывает бесконечность, то мост исправен.

Контрольной лампой возможно проверить короткое замыкание, соединив провода лампы к минусовой и плюсовой клеммам генератора. Горящая лампа указывает на наличие короткого замыкания.

В целях достоверного получения информации о работоспособности диодов необходимо выкрутить болты крепления моста с подключенными к нему проводов обмотки статора. Снять мост и мультиметром проверить каждый диод, не выпаивая их с корпуса пластин.

Проверка диода положительной полярности производится подключением положительного щупа к контакту диода прямого направления.

Точно также проводят измерение сопротивления диодов отрицательной полярности.

Проверка обмотки статора

Проверка состояния обмотки статора проводится при отсоединенных проводов обмотки от диодного моста.

Трехфазная обмотка статора генератора постоянного тока состоит из трех отдельных обмоток, намотанных по определенной технологии на магнитопровод. Напряжение и токи в обмотках смещены друг относительно друга на треть периода, т.е. на 120 электрических градусов, как это показано на рисунке.

Проверка осуществляется мультиметром, установленным в режим измерения сопротивления. Один щуп мультиметра соединяется с корпусом статора, а второй поочередно соединяется с выводами обмотки. На все трех выводах мультиметр должен показывать величину сопротивления, стремящейся к бесконечности и это говорит об исправности статорной обмотки и отсутствуют межвитковые замыкания.

Проверка якоря (ротора) генератора мультиметром

Якорь (ротор) генератора является основным звеном, создающим переменное магнитное поле, наводящее ЭДС в обмотке статора.

Обмотка возбуждения на якоре проверяется мультиметром или лампочкой соединяя поочередно токоподводящие кольца с корпусом ротора – контрольная лампа не должна гореть. Это означает, что нет замыкания в этой цепи.

Обрыв обмотки возбуждения проверяется, соединив минус на одно кольцо, а плюс с контрольной лампой на другое кольцо – лампа должна гореть, если лампа не горит, то в обмотке произошел обрыв.

Проверка генераторов на стенде своими руками

Станок для испытаний и снятия характеристик генератора можно собрать своими руками, если имеется в наличии электродвигатель, вольтметр, амперметр и проволочный реостат.  Дополнительно потребуется механический часовой тахометр ТЧ10-Р и автотрансформатор для изменения оборотов электродвигателя.

Метод проверки генератора на стенде позволяет определить его параметры и установить соответствие его характеристик номинальным.

Стенд с электрическим двигателем соединяется через гибкий вал с проверяемым генератором. Частота вращения ротора регулируется оборотами электродвигателя.

Включив двигатель стенда, устанавливаем напряжение на выходе генератора 13 Вольт реостатом 5, а обороты ротора до 5000. В этом режиме вращаем ротор от 10 до 15 минут и фиксируем силу тока. У разных типов генераторов сила тока имеет собственную характеристику, указанную в паспорте, например, у Г-222 сила тока должна быть не менее 45 Ампер.

Если измеренная величина тока отдачи меньше, указанной в паспорте, то необходимо разобрать и проверить, согласно существующим методическим указаниям обмотки статора, ротора и диодного моста.

Следующим этапом проверяется напряжение на выходе при той же частоте вращения ротора, но ток отдачи реостатом устанавливается в пределах 15 А. Напряжение на выходе должно составлять 14 В с допуском в отрицательную и положительную сторону в 1,5 В.

Если не соблюдается указанный предел напряжения, как с нагрузкой, так и без нее, то регулятор необходимо заменить исправным. После замены регулятора необходимо повторить процедуру проверки и в случае не соблюдения предела 14 В, следует разобрать генератор и проверить исправность обмоток статора, ротора и диодного моста.

Диагностика генератора автомобиля своими руками

Возникают ситуации, когда транспортировка автомобиля в автосервис затруднительна и как вынужденная мера проверка производится в домашних условиях.

Схема проверки автомобильного генератора своими руками, следующая:

1. визуально осмотреть целостность ремня генератора или его натяжение – в случае обрыва ремня произвести ремонт, касающийся замены его (или принять меры к его натяжению);
2. завести двигатель и мультиметром проверить на клеммах аккумулятора напряжение – должно быть 13,5 -14,7 В;
3. если мультиметр показывает напряжение ниже 12 В, то необходимо проверить напряжение на клемме +D (обмотка возбуждения) генератора;
4. в случае отсутствия напряжения на обмотке возбуждения – проверяется плавкий предохранитель цепи подачи напряжения на обмотку возбуждения;
5. в случае исправности цепи, подающей напряжение на обмотку возбуждения, проводится диагностика, не снимая с автомобиля по описанным выше методам лампочкой или мультиметром.

Проверка генератора дрелью

Задача сводится к определению исправности при воздействии на его вал оборотов дрели. Контрольная лампа, вместо тестера или мультиметра позволяет визуально наблюдать выходное напряжение генератора.

На схеме: Л1 – имитация контрольной лампы заряда АКБ. Она должна погаснуть при вращении с помощью дрели вала ротора генератора. Л2 – контрольная лампа выходного напряжения, которая дублируется тестером для определения ее точной величины.

Метод проверки дрелью позволяет без наличия специального стенда проверить исправность в гаражных условиях.

Проверка генератора автомобильным осциллографом

Диагностика автомобильным осциллографом позволяет одновременно определить выходное напряжение генератора, корректность работы регулятора напряжения и исправность диодного моста.

Небольшие колебания напряжения на осциллограмме возникают вследствие работы системы зажигания, при включении потребителей электроэнергии.

Признаки и симптомы неисправности обгонной муфты генератора

Обгонная муфта генератора – это механизм, демпфирующий толчки от пульсирующего вращения коленчатого вала в такт с рабочим ходом поршня. Устанавливается на ряде автомобилей, имеющих дополнительные агрегаты, например, компрессор кондиционера.

Основными симптомами неисправности являются вибрация и дребезг, ощущаемый в салоне автомобиля при включении компрессора кондиционера. Такой признак возникает чаще всего если автомобиль находится на передаче, нажат тормоз или медленно движется.

Самый простой и доступный способ диагностики обгонной муфты – это поднять обороты до 3000-4000 и выключить двигатель. Если муфта работает правильно, то можно услышать запоздалый звук, напоминающий остановку по инерции турбины. При наличии помощника, визуально возможно увидеть вращение по инерции генератора при полной остановке ремня привода дополнительных агрегатов.

Как известно, генераторный узел представляет собой неотъемлемую часть любого современного автомобиля. Благодаря этому устройству осуществляется зарядка АКБ во время езды, а также питание всего электрооборудования. Но как и любой другой механизм, генератор может выйти из строя по разным причинам. В этой статье мы расскажем, в каких случаях необходимо ремонтировать якорь генератора и как производится его диагностика.

Описание якоря генератора

Перед тем, как проверить узел, ознакомьтесь с основной информацией. Состоит якорь из таких элементов:

• вал;
• контактные кольца;
• щеточный узел;
• коллектор;
• обмотка возбуждения;
• сердечник.

Сердечник устройство включает в себя несколько листов, выполненных из электротехнической стали, их толщина должна составлять 0.5 мм. Сердечник монтируется в вал, но если диаметр якоря очень большой, то в цилиндрическую втулку. Что касается коллектора, то в его состав входят медные пластины, число которых может отличаться в зависимости от конструкции. Коллектор собирается отдельно, после чего он впрессовывается в вал посредством изолирующей втулки.

Обмотка выполнена в виде нескольких секций, их концы монтируются в специальные выступы на пластинах коллектора. При помощи последнего секции обмотки соединены друг с другом последовательным образом, формируя замкнутую цепь. Обмотки могут быть волновыми либо петлевыми. В первых выводы секций подключаются к коллекторному узлу, а друг с другом они соединяются волнообразно. В петлевых устройствах выводы подключены к коллекторным пластинам, а друг с другом они соединяются непосредственно на коллекторе.

Принцип действия

Якорь генераторного узла вращается в результате воздействия подшипниковых щитов, а также самих подшипников, установленных на валу. Сам щит, который находится рядом с коллектором, называется передним. Позади этого щита, на валу, расположена крылатка, предназначенная для охлаждения устройства. Чтобы обеспечить приток воздуха, а также отвести тепло, в щитах имеются специальные отверстия, которые закрываются при помощи защитных кожухов с сетками. В переднем щите также имеются отверстия, но они необходимы для обслуживания составных элементов устройства.

Якорь устройства подключается к сети посредством щеточного узла. Сами элементы расположены на специальных держателях, который зафиксированы на так называемых пальцах. Эти пальца расположены на траверсе, которая, в свою очередь, зафиксирована на переднем щите или станине, в зависимости от конструкции. Давление щеточных элементов можно регулировать, для этого предусмотрены специальные пружины.

Количество так называемых пальцев щеток соответствует числу полюсов, при чем у одной их половины полярность должна быть положительной, а у второй — отрицательной. В целом щеточный узел разделяет обмотку на несколько параллельных ветвей, их число также может различаться в зависимости от вида обмотки (автор видео — Volodymyr Zagryvyi / Владимир Загривый).

Бортовая сеть транспортного средства соединяется с генераторным узлом посредством специальном коробки выводов, где имеется плата с отметками выводов на обмотках. Для обеспечения подъема либо перемещения генераторного узла на верхней части станины имеется соответствующий болт. На ее корпусе установлена табличка, где указан производитель, а также основные технические данные об устройстве. Один из основных недостатков генераторного устройства заключается в достаточно большой сложности, а также слишком слабой прочности щеточного узла, в результате чего устройство нуждается в периодической диагностике и обслуживании.

Характерные неисправности

Среди наших соотечественников бытует мнение, что одной из основных неисправностей якоря является отсутствие сопротивления. Следует отметить, что сопротивление проверяется на обмотке ротора, а ротор, в свою очередь, может быть установлен вместо индуктора, а вместо якоря будет стоять статор. Это делается для того, чтобы обеспечить более высокую мощность, поэтому сопротивление может быть диагностировано только на роторе.

Что касается именно якоря, то для него характерны такие неисправности:

• чаще всего ремонт якоря генератора своими руками производится в результате износа контактных колец;
• также необходимость отремонтировать узел может появиться в результате выхода из строя подшипника вала;
• не так часто, но все же случается проблема короткого замыкания обмотки.

Следует также отметить, что существуют и поломки, которые не подлежат ремонту:

• износ коллектора до диаметра 8.6 см;
• износ шпоночных пазов.

Самостоятельная диагностика

Так мы плавно подошли к вопросу проверки. Если вы не знаете, как проверить работоспособность узла в своем авто, то в первую очередь произведите визуальную диагностику состояния устройства. Если проверка показала, что внешних повреждений нет, то нужна более тщательная диагностика. Изначально следует осуществить проверку обмотки на предмет нарушения изоляции, для прозвонки вам потребуется мультиметр или контрольная лампа.

Перед тем, как проверить, один провод от лампы необходимо подключить к валу якоря, а другим по очереди прикоснуться к пластинам коллектора. При этом учтите, что при проверке наконечники проводов должны быть надежно заизолированы. В том случае, если случится замыкание обмотки якоря на массу, лампочка должна замигать.

Для проверки межвиткового замыкания вам потребуется специальное индукционное устройство. Сердечник устройства в данном случае выполнен из металла, а питание катушки производится благодаря использованию промышленного переменного напряжения. Якорь устанавливается в призму сердечника, после чего его надо вращать вокруг оси, а к металлу подключить железную пластину. При отсутствии замыканий тока в обмотке не будет (автор видео — канал Ramanych).

Если же замыкание имеется, то в замкнутых витках будет зафиксирована электродвижущая сила. При этом переменное напряжение будет способствовать образованию еще одного магнитного поля, поэтому если оно есть, то в железных пластинах, подключенных к якорю, появится вибрация. Наличие вибрации может сообщить о том, что в витках есть замыкание, если это так, то единственным вариантом для решения проблемы будет перемотка якоря.

Способы устранения поломок и дефектов якоря

Если поверхность вала механизма износилась, то исправить такую проблему позволит процедура накатки. Сам механизм монтируется в токарный станок, а шейки, которые износились, подвергаются обработке. Их диаметр будет увеличиваться благодаря железу, которое выходит из образовавшихся впадин. Когда обработка будет закончена, шлейки необходимо отшлифовать так, чтобы их размеры соответствовали тем, которые должны использоваться.

При износе коллектора также должна производиться ликвидация его дефектных элементов. Этот компонент подлежит обточке, после которой в пластинах прорезается изоляция на расстояние 0.8 мм. При этом ширина канавки должна быть не более 0.6 мм, для прорезания изоляции используется фрезерный станок.

После окончания фрезеровки сталь якоря необходимо обработать специальным нитроглифталевым лаком, а обмотку — изоляционным. При этом сушка этих элементов должна осуществляться при температуре около 110 градусов на протяжении 10 часов. Такие условия для ремонта позволит обеспечить не каждое СТО, поэтому отремонтировать якорь в домашних условиях не получится.

Видео «Как с помощью токарного станка отремонтировать якорь»

Наглядная инструкция по ремонту якорного элемента с помощью специального оборудования приведена на видео ниже (автор видео — Volodymyr Zagryvyi / Владимир Загривый).

 Загрузка …
